設備名稱:配組雙級螺杆機組
設備型号:NLDS250-150
主機型号:複盛SRL-160制冷量:106KW(-40,+35℃)
制冷劑類型: R22(R404A)
電源:380V/3/50Hz(460V/3/60Hz)
機組總的大體介紹:
本機組是雙級配搭機組,專門用于速凍系統,采用2:1模式。鑒于氟利昂雙級壓縮都是傳統的一次節流中間不完全冷卻。爲了得到更大的效率,使二級吸氣盡量接近飽和蒸汽,我們在機組上專門設置了一台特制的交換器,把一級排氣和中冷器出來的氣體充分混合,然後通過斷續的供液使該部分氣體被吸入前充分冷卻,液體得到全部蒸發。這樣降低了二級的吸氣過熱度,機組的效率得到了很大程度的提高,此外,高壓機加設噴液膨脹閥,進一步降低排氣溫度。
高壓液體經過中冷器之後繼續進入特制的回熱交換器進行過冷,也再次提高了機組的制冷量。同時盡量減少了低壓回氣可能攜帶的液滴,保證了機組的安全運行。

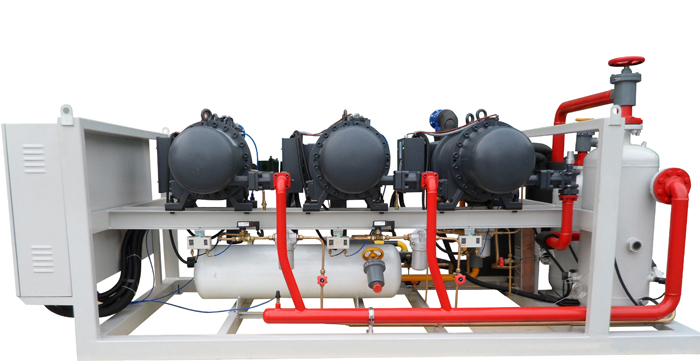

1、外型是配組雙級螺杆機組。主機是3台複盛50匹的螺杆并聯。應客戶要求定做的。
2、在速凍工況下,壓縮機的壓縮比在13左右。原則上壓縮比超過8就要使用雙級機。按照吸氣壓力爲零計算,采用雙級機的中間壓力大約是0.36Mpa(絕壓),實際上也就是每一級的壓縮比。螺杆機有一個内容積比,它所在的運轉工況最好是貼近這個值,比如中溫機大約是4左右,低溫機爲7以上。由此可以看得出采用低溫螺杆來配組,實際上是一個過壓縮的過程,是不正确的,而采用中溫機比較合适。
3、這個機器主要是使用在速凍系統,比如作爲食品單凍機、螺旋速凍機以及平闆凍結器的冷源。
4、它的優點是什麼,跟低溫螺杆機組相比-------在速凍工況下,單級壓縮機的運轉工況很惡劣,能效比極大地降低。舉例說,采用R22做制冷劑,蒸發溫度-45℃的時候,低溫螺杆壓縮機的能效比幾乎是1。而采用雙級壓縮之後,能效比大約是單級壓縮的兩倍,在标牌所示工況下,耗電量約爲55KW。
舉例:和這台螺杆機相比較,同樣在(-40,+35℃)螺杆機組制冷量155KW,耗電量124KW,這台雙級機組要達到相同的制冷量,耗電量是80KW左右,差距顯而易見。
5、按照庫溫-30℃的速凍間,這樣一台機組大約可以每天凍結肉類12噸或者魚類大約10噸左右。
