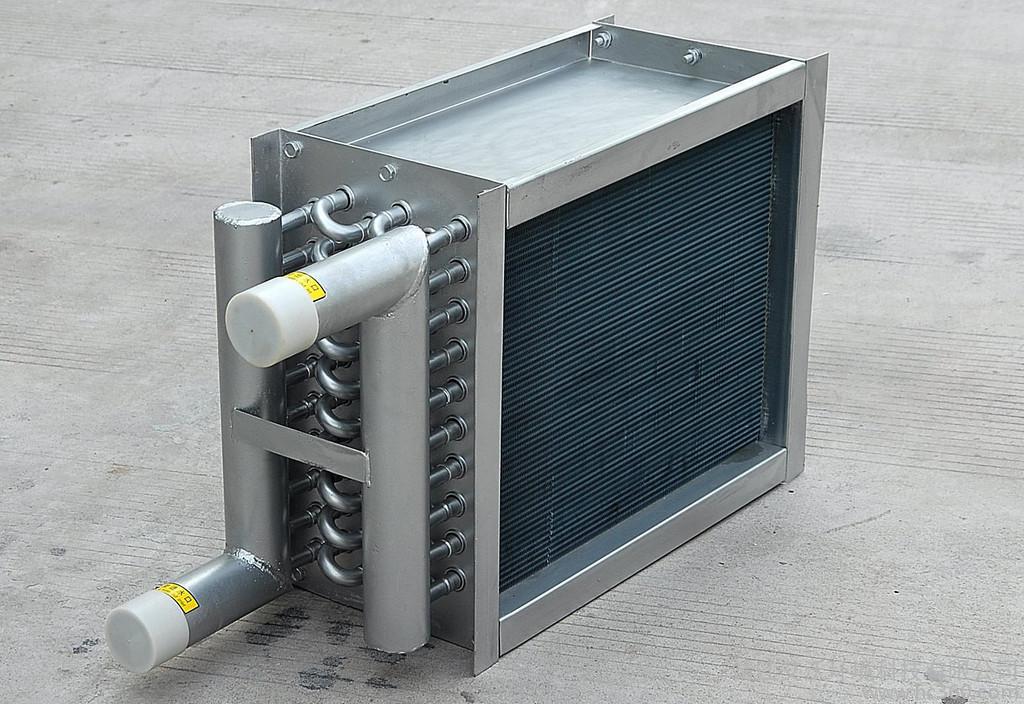

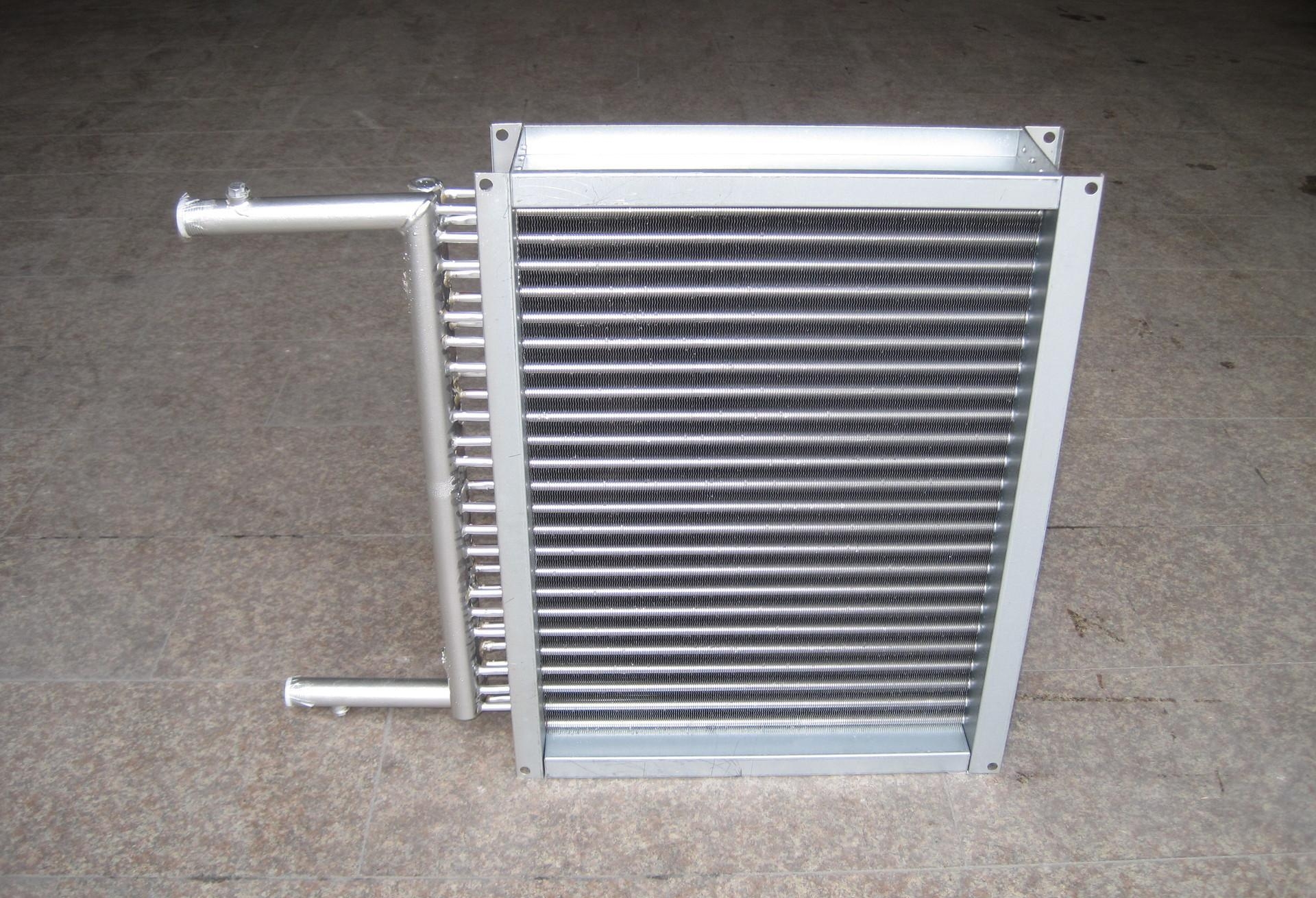

風冷凝器系列是一種專與半封閉式和全封閉式等壓縮機配套的散熱器，分别有四種形式：FN型、FNC型、FNV型和FNS型；其中FN型、FNC型、FNS型采用側出風式，FNV型采用頂出風式。
該系列産品具有如下特點：
采用3/8″銅管及麻點鋁片，經過機械脹管將鋁片與銅管緊密貼合，換熱效率高；産品經過2.5MPa氣壓試驗檢漏，出廠并保留0.05MPa～0.1MPa的壓力；可使用于R22、R134a、R404A等制冷工質，廣泛配套于各種氟利昂制冷設備中使用FNS型冷凝器選用大功率、大風量、低轉速電機，且内置安裝，外形美觀、噪音小，可配套噪音較低的機組中使用；FNV型冷凝器迎風面大，換熱效果好，配用6極電機，噪音小；可配套于較大的冷凝機組中使用；可根據客戶要求設計各種型式風冷凝器。
FN(G)型系列風冷凝器技術參數
型 号 | 名義 排熱量 Kw | 換熱 面積 m2 | 配 用 風 機 | 接口管徑 | 外形尺寸mm | 安裝尺寸mm | ||||||||
功率 w | 數量 | 直徑 Фmm | 總風量 m3/h | 電壓 v | 進口 Фmm | 出口 Фmm | 長 | 寬 | 高 | 長 | 寬 | |||
A | B | C | D | E1 | ||||||||||
FN-2 | 0.6 | 2 | 35 | 1 | 200 | 410 | 220 | 10 | 10 | 320 | 100 | 230 | 270 | 65 |
FN-3.4 | 1.0 | 3.4 | 35 | 1 | 200 | 410 | 220 | 12 | 12 | 320 | 100 | 230 | 270 | 65 |
FN-4.4 | 1.3 | 4.4 | 60 | 1 | 250 | 750 | 220 | 12 | 12 | 370 | 100 | 280 | 325 | 65 |
FN-5.4 | 1.6 | 5.4 | 75 | 1 | 300 | 1350 | 220 | 12 | 12 | 440 | 100 | 330 | 392 | 65 |
FN-7.0 | 2.0 | 7.0 | 75 | 1 | 300 | 1350 | 220 | 12 | 12 | 440 | 1350 | 330 | 390 | 90 |
FN-8.4 | 2.3 | 8.4 | 120 | 1 | 350 | 1700 | 220/380 | 16 | 12 | 500 | 130 | 430 | 455 | 95 |
FN-11.5 | 3.5 | 11.5 | 120 | 1 | 350 | 1700 | 220/380 | 16 | 12 | 480 | 180 | 430 | 430 | 145 |
FN-15 | 4.4 | 15 | 120 | 1 | 350 | 1700 | 220/380 | 16 | 12 | 550 | 180 | 480 | 490 | 145 |
FN-18 | 5.2 | 18 | 120 | 1 | 350 | 1700 | 220/380 | 19 | 16 | 590 | 180 | 530 | 530 | 140 |
FN-22 | 6.4 | 22 | 120 | 1 | 350 | |||||||||
