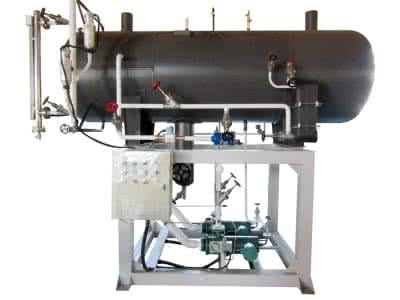

設備名稱：氟利昂桶泵機組
設備型号：NXWB2.0
循環桶容積：2m3
泵功率：4 KW(G=1~8m3,H=38m)
制冷劑類型： R22
電源：380V/3/50Hz
應用範圍：低溫庫、低溫儲藏庫
桶泵機組的構造：桶泵機組大體上有三部分部件組成。第一是低壓循環桶;第二是屏蔽泵;第三部分是電控系統。然後附加一些閥件和液位計等。
桶泵機組工作原理：
來自貯液器的高壓液體，經過專門設置的熱交換器，與富油液體進行熱交換，這樣的目的是保證壓縮機的運行安全，富油液體被氣化，冷凍油被壓縮機吸入。冰浪的桶泵機組采用多點回油的方式，在筒體上取了三個回油口。這樣就保證了系統的安全運行。
近年來随著大型物流倉庫和冷庫的出現，桶泵機組得到了廣泛的使用。因爲這類冷庫多爲低溫庫，其蒸發器一般都是鋁排管。面積衆多的鋁排管如果采用直接膨脹供液，所需要的閥門閥件會很多，這是因爲每一個回路都有一個合适的當量長度，排管的長度不會是很長。這樣一來增加了洩露點，二是也帶來了操作檢修的極大地不便利。
爲了減少冷量損失和工程量，這些閥門需要安裝在盡可能靠近蒸發器的地方。這樣一旦需要調節或者更換，都是維修人員最不願意碰到的情況。但就算這樣也難以保證蒸發器的供液量均勻，大家都經曆過不少的冷庫，也一定目睹過排管結霜不均勻的情況。而且現實的施工現場，要想讓所有的排管都絕對水平，或者達到一個坡度，那都基本是不可能的。這樣就可能在在低窪的地方集油，進而惡化換熱效果，影響降溫。
桶泵機組的構造：桶泵機組大體上有三部分部件組成。第一是低壓循環桶;第二是屏蔽泵;第三部分是電控系統。然後附加一些閥件和液位計等。
低壓循環桶的作用，它的第一個作用是貯存低壓的氟利昂液體，維持一定的淨液柱。因爲屏蔽泵需要一定的吸入壓頭。低壓桶的第二個作用是起到氣液分離器的作用，這分爲兩個部分，首先是分離節流後的閃發氣體。同時需要分離的還有從蒸發器回來的氟利昂氣體，實際上，因爲屏蔽泵的供液量是蒸發器蒸發量的3~6倍。也就是說，大部分的氟利昂液體是随著蒸發器回氣回到低壓循環桶的，有效的氣液分離是很重要的。低壓循環桶的第三個作用是兼做排液桶使用。目前這種桶泵組合裝置主要用在低溫的儲藏庫，這些低溫儲藏庫的蒸發器又幾乎全是排管，化霜形式基本上都是熱工質融霜，這就需要有排液桶暫存融霜後的液體。在沒有桶泵裝置的系統中，如果需要熱氟融霜，可能就需要增加一個單獨的排液桶。
桶泵機組工作原理：
來自貯液器的高壓液體，經過專門設置的熱交換器，與富油液體進行熱交換，這樣的目的是保證壓縮機的運行安全，富油液體被氣化，冷凍油被壓縮機吸入。冰浪的桶泵機組采用多點回油的方式，在筒體上取了三個回油口。這樣就保證了系統的安全運行。
實際上我們采用的螺杆并聯機組都配置離心式的油分離器，冷凍油進入系統的本來就很少。爲了系統的更加穩定可靠，我們對于使用這種系統的螺杆并聯機組，還專門給予配置二次油分離器。高壓液體經過濾器、電磁閥、節流閥進入低壓循環桶。低壓循環桶的液體進入屏蔽泵，然後被輸送到蒸發器，爲了保護屏蔽泵，在泵的進出口兩端設置壓差控制器，當泵出壓力達不到設定值，屏蔽泵停止工作。出液管路上的自動旁通閥的作用是當少量庫間降溫時，讓多餘的制冷劑液體流回到低壓桶。
